EFD core

Description:

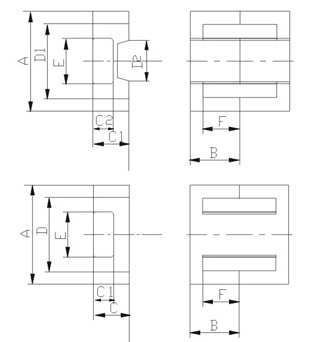

EFD CORES (Dimensions)

TYPE Dimensions unit: mm
A B C D E F I W (g/set)
EFD13/13 13.50±0.40 13.50±0.30 3.00±0.10 1.50±0.10 10.50±0.20 6.00±0.15 9.30±0.30 1.6
EFD15/15 15.00±0.40 15.00±0.30 4.65±0.15 2.40±0.10 11.00±0.35 5.30±0.15 11.00±0.50 2.5
EFD16/14 16.00±0.40 14.50±0.30 4.80±0.20 2.40±0.10 11.80min 6.00±0.15 10.10±0.30 3.2
EFD17/15 16.90±0.40 14.90±0.30 5.50±0.15 2.90±0.10 12.80min 7.30±0.15 10.90±0.30 4.0
EFD20/20 20.00±0.55 20.00±0.30 6.50±0.15 3.60±0.15 15.40±0.50 8.90±0.20 15.40±0.50 7.0
EFD20/23 20.00±0.55 23.00±0.30 5.40±0.10 3.60±0.15 15.40±0.50 8.90±0.20 18.60±0.30 7.0
EFD20/23A 20.00±0.55 22.90±0.30 6.00±0.15 3.60±0.15 15.40±0.40 8.90±0.20 18.30±0.30 7.0
EFD25/25 25.00±0.50 25.40±0.40 12.40±0.30 8.30±0.20 19.00±0.40 8.80±0.20 19.20±0.40 22.0

EFD CORES (Dimensions)

TYPE C1(mm) Le(mm) Ae(mm) Ve(mm) AL±25%(nH/N)
Lp4 Lp44
EFD13/13 3.01 29.50 9.8 289.10 750 780
EFD15/15 2.27 34.0 15.0 510.00 850 890
EFD16/14 1.87 32.6 17.4 567.24 940 980
EFD17/15 1.59 34.9 21.9 764.31 1250 1300
EFD20/20 1.52 47.0 31.0 1457.00 1300 1350
EFD20/23 1.94 52.0 26.8 1393.60 1110 1150
EFD20/23A 1.79 52.0 29.1 1513.20 1200 1250
EFD25/25 0.80 59.30 74.5 4417.85 2650 2750
